Design rules & checklist (verified corrections)
15 กฎการออกแบบและรายการตรวจ (Checklist)
กฎในไฟล์นี้มาจากการที่ผู้ดูแลแก้งานจริงระหว่างทำวัดอรุณ (ตุลาคม 2026) ถือว่าถูกต้องเหนือข้อสันนิษฐานทั่วไปและเหนือโมเดลสแกน
A. ผังและมวล
- ผังถูกแบบหรือไม่ (จัตุรัส ผืนผ้า มีปีก หรือมีมุข) ให้เทียบกับผังพื้นจริง เช่น ผังกรมศิลปากร ก่อนเชื่อรูปถ่ายมุมเดียว
- ส่วนที่ยื่น (มุข) ยื่นจริงตั้งแต่ฐานถึงชายคา ไม่ใช่แค่ลายบนผนังแบน
- ฐานทุกชั้นยื่นตามมุขข้างบน และมุมของส่วนที่ยื่นต้องย่อมุม
- สัดส่วนเรียวสูงแบบรัตนโกสินทร์ ไม่อ้วนเตี้ย (ข้อผิดพลาดแรกของปรางค์)
B. ย่อมุม
- ทุกชั้นย่อมุม ทั้งฐาน ตัวเรือน และชั้นยอด
- การย่อมุมไล่ต่อเนื่องในแนวตั้ง
C. หลังคา
- มีลาดหลังคาจริงอยู่หลังหน้าจั่วทุกด้าน (โมเดลสแกนอาจมีช่องว่างผิดเพี้ยน อย่าเชื่อ)

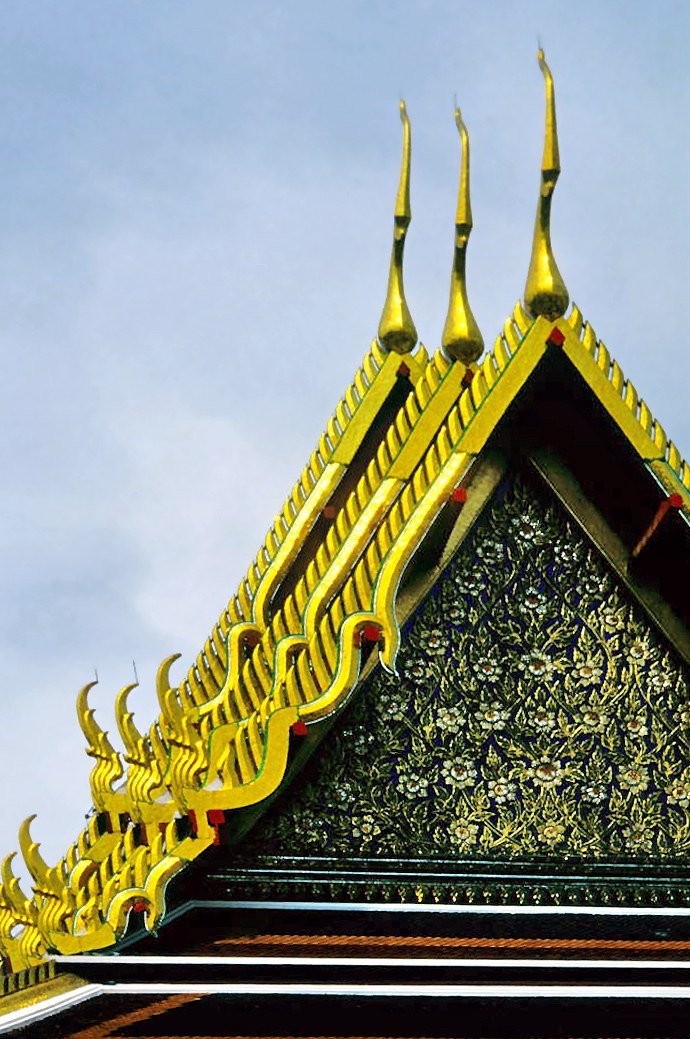

- กฎซ้อน: ผืนหลังกว้างกว่า สูงกว่า ความชันเท่ากัน ป้านลมขนานกัน ผืนหลังห้ามเล็กหรือแคบกว่าผืนหน้า
- หลังคาที่มาบรรจบกันเป็นผืนสามเหลี่ยมชนกัน ไม่มีเสาหรือแท่งเหลี่ยมโผล่ระหว่างหลังคา
- ระวังตำแหน่งหน้าจั่ว: ด้านไหนมีจั่วชั้นเดียว ด้านไหนมีสองชั้น (มณฑปวัดอรุณ: ด้านหน้าชั้นเดียว ด้านข้างสองชั้น)
- ระยะหน้าจั่วจากศูนย์กลางไม่จำเป็นต้องเท่ากันทุกทิศ (มณฑปวัดอรุณ: หน้าหลังไกล ซ้ายขวาใกล้)
ภาพ: LBM1948 · CC BY-SA 4.0 · Wikimedia Commons
ภาพที่ผิด (v13): ผืนหลังแคบกว่าผืนหน้า
[ภาพอ้างอิงจากแหล่งภายนอก ไม่เผยแพร่บนเว็บ: ผิด]
- ทุกแขนของหลังคาเป็นจั่วซ้อน 2 ชั้น (ผู้ดูแลยืนยัน, มณฑปทิศ v15): แต่ละแขนมีชั้นล่างอยู่ด้านนอก และชั้นบนที่อยู่ถัดเข้าไป สูงกว่าและกว้างกว่า ความชันเท่ากัน มณฑปทิศมองจากด้านข้าง (ด้านปีก) จึงเห็นช่อฟ้า 4 ตัว เป็น "คู่ล่าง" (จั่วปลายปีก 2 ชั้น) และ "คู่บน" (จั่วแขนยอดด้านข้าง 2 ชั้น) ส่วนด้านหน้าและหลังเห็นจั่วมุข 2 ชั้น
[ภาพอ้างอิงจากแหล่งภายนอก ไม่เผยแพร่บนเว็บ: ด้านข้าง: จั่ว 2 คู่] [ภาพอ้างอิงจากแหล่งภายนอก ไม่เผยแพร่บนเว็บ: ทั้งองค์]
D. เครื่องลำยอง
- ช่อฟ้าโผล่จากปลายสัน ชี้ขึ้น และโค้งออกในระนาบของสัน (มองด้านหน้าเป็นเขาตั้งตรง)
- หางหงส์ชี้ขึ้น
- ทุกผืนหลังคาที่มีหน้าจั่วมีช่อฟ้าและหางหงส์ของตัวเอง
E. ยอด
- ยอดไม่วางลอยบนสัน ตัวเรือนของยอดเริ่มในหลังคา สันวิ่งเข้าชนผนังของมัน
- ชั้นแรกของยอดอยู่ระดับเดียวกับยอดหน้าจั่ว
- ชั้นเชิงกลอนสูงพอ ประมาณความสูงของหน้าจั่ว มีบันแถลงที่เชิงยอด
- ยอดปรางค์ทำเป็นผนัง (กล่องซ้อน) ไม่ใช่วงแหวนซ้อนแบบกองเหรียญ และยาวพอ
F. บันไดและลาน
- ขั้นบันไดหันหน้าออกจากอาคาร
- ตำแหน่งบันไดตรงกับผัง (วัดอรุณ: บันไดชั้นล่างอยู่ซ้ายขวาข้างฐานมณฑป และมีระเบียงเชื่อม)
F2. หลักวิชาจากแหล่งอ้างอิง (เพิ่มหลังศึกษา)
- ทรงก่อน เครื่องประดับทีหลัง: "แม้ว่าเครื่องลำยองนั้นจะผุตกลงมาหมด ก็จะยังดูงามอยู่นั่นเองเพราะทรงงาม" (สมเด็จฯ กรมพระยานริศฯ) [S18]
- เส้นรอบนอกของจั่ว ยอด และเจดีย์เป็น เส้นจอมแห (แอ่นเว้าเข้าแล้วรวบขึ้น) ไม่ใช่เส้นตรง (ยกเว้นเรือนเครื่องผูก) [S17, S18]
- เส้นรองต้องขนานหรือล้อกับเส้นทรงหลัก และรวบไปที่จุดเดียวกัน [S18]
- ยอดบุษบก-มณฑป:
- ทรง กว้าง 1 : สูง 2–2.5 · หลังคา 1 : ยอด 1.5 · เชิงกลอนบนสุด ≈ 1/3 ของเชิงกลอนล่างสุด [S18]
- ความสูงชุดเชิงกลอนเพิ่มขึ้นทีละค่าคงที่เมื่อขึ้นไป และชั้นองค์ระฆังเพิ่มพิเศษ [S18]
- เครื่องยอดใช้จำนวนชั้นตามฐานานุศักดิ์: บุษบก 5 · มณฑป 7 · ปราสาท 5 · มหาปราสาท 7 [S18]
- เครื่องลำยองวางตามโครงหลังคา [S17]
- นาคสะดุ้งอยู่ที่แปลานตัวที่ 1 งวงไอยราอยู่ที่แปตัวที่ 2 (แปงวง)
- ช่อฟ้าอยู่เหนืออกไก่
- หางหงส์อยู่ที่เชิงกลอน เป็นเศียรนาคหันไปด้านข้างของจั่ว (ถ้าเบือนหน้ามาด้านหน้า = นาคเบือน)
- เครื่องลำยองเต็มชุดสงวนไว้สำหรับวัดและวัง (ฐานานุศักดิ์) อาคารสามัญใช้ปั้นลมตัวเหงา [S6, S17]
- ลาย: ช่องไฟสม่ำเสมอ เส้นอ่อนไม่หักกระด้าง ซ้ำแต่ไม่จำเจ หน้าบันใช้ความสมมาตร [S16]
G. วิธีทำงานที่ได้ผล
- ขอหรือหาผังพื้นกับรูปด้านจริงก่อน ผังของกรมศิลปากรช่วยแก้ความเข้าใจผิดได้มากที่สุด
- เทียบกับอาคารแบบแผนเดียวกันที่ชัดกว่า เช่น หลังคาทรงปราสาทให้ดูพระมณฑปวัดพระแก้ว
- ใช้โมเดลสแกนเพื่อดูมวลรวมเท่านั้น รายละเอียดหลังคาในสแกนมักเพี้ยน
- ทำทีละส่วนจากล่างขึ้นบน เรนเดอร์มุมเดียวกับรูปอ้างอิงแล้วเทียบกันทุกครั้ง
- แยกส่วนที่ยากออกมาทำเป็น part เดี่ยวที่สเกลใหญ่ เช่น มณฑปที่ 1:80 ให้ถูกก่อน แล้วค่อยย่อไปรวม
H. หลักของคลังความรู้ (ผู้ดูแลยืนยัน)
- ภาพในคลังความรู้ต้องเป็น ภาพต้นฉบับจริง คือภาพถ่ายของจริง หรือภาพร่างของผู้รู้ ระบุผู้ถ่าย สัญญาอนุญาต และที่มาทุกภาพ
- แผนภาพที่วาดย่อหรือ optimize เอง ไม่ใช่แหล่งอ้างอิง ให้แยกไว้ใช้ตอนออกแบบ ((ข้อความต้นฉบับเก็บในคลังภายใน)) ไม่นำมาใส่ในคลังความรู้
